ジリオン TW HD ハンドルにベアリング追加

カスタム

ジリオン TW HDのハンドルのつまみには、ベアリングが2個しか付いていません、少し使い込んで、気になったので、ベアリングの洗浄と、ベアリングの追加をしました。

※ジリオンTWHLC1516SHLも同時に行いました。

ジリオンTWHDハンドルキャップを外す

ジリオン TW HD ハンドルつまみを外す

画像はHLCですが、同時進行だったのでお許しください

ジリオンTWのパワーハンドルのノブのキャップは、専用工具を使い外します。

逆ネジなので、右に回して外します、工具無しでも外す事は出来ますが、90%くらいの確率で、キャップに傷が付いてしまうので、工具を使う事をおすすめします。

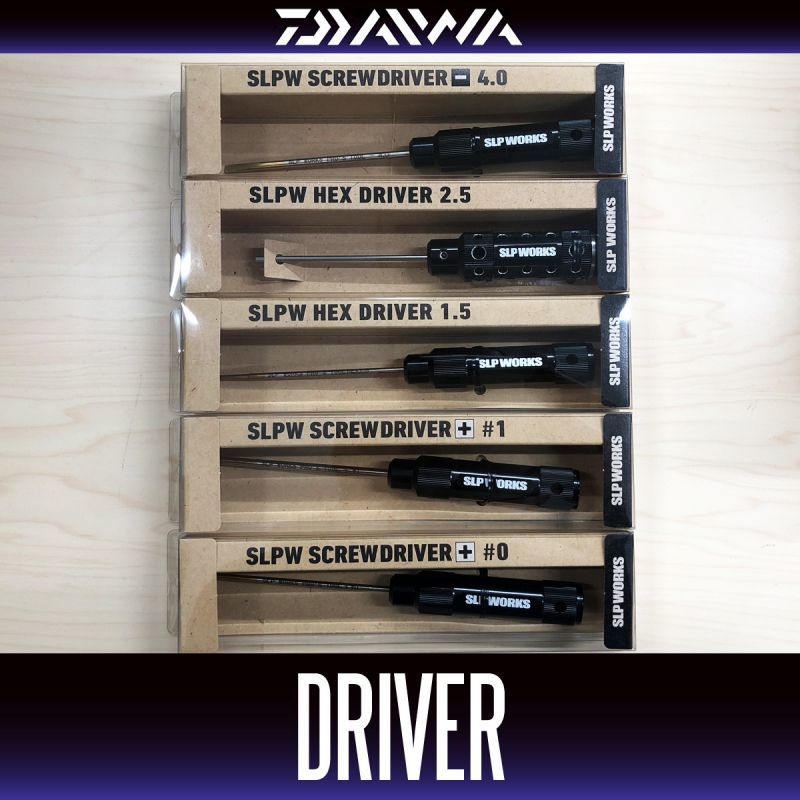

キャップが外れたら、中にノブを止めているネジが有るので、左に回し外しますが、ネジロックでゆるみ止めをされているので、いきなりドライバーで下手に回すと山をなめてしまうので、専用のSLPWマイナスドライバー4.0 製品コード : SLPWA026を使いました。

ジリオンTWHDハンドルベアリング洗浄

ベアリングを洗浄するためにABC HOBBY ベアリング リフレッシュセットを使います。

動画が有ったので乗せておきます。

ベアリングリフレッシュセット

スプールのベアリングでは無いので、普通のパーツクリナーを使い洗浄します、

ABC HOBBY ベアリング リフレッシュセット

元から付いていたベアリングを洗浄、ついでなので、取り寄せたベアリングも洗浄しました。

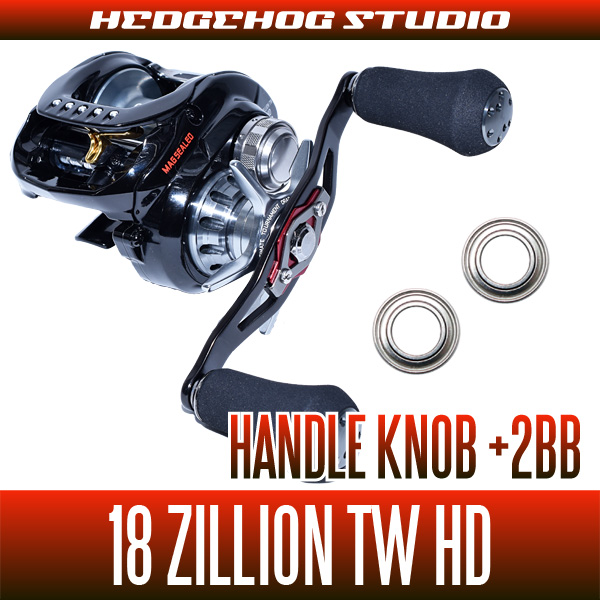

取り寄せたハンドルノブのベアリングがこちら

ABC HOBBY ベアリング リフレッシュセット

洗浄が終ったら良く乾かします、中のグリスと汚れがパーツクリーナーの圧力で吹き飛ばされるので、中に油分が無くなり、乾くと専用工具に刺して回すと、めちゃめちゃ回ります、もし回らなければ、交換となるので、使えるかどうかの確認を行います。

専用工具がこれ

ベアリングチェックツール PRO

チェックが終り、回らなければ交換、回れば次に進みます。

ジリオンTWHDハンドルベアリンのグリスアップ

ノブが風でクルクル回る様にしたいなら、オイルを1滴たらしてなじませれば、軽く回るハンドルノブが完成しますが、ベアリングの寿命は短くなり、釣りが終ったらコマめにメンテナンスが出来る方なら良いですが、私の場合は、長くバラシたく無いので、グリスを圧入します。

ダイワの純正リールガード スプレーセット グリス オイルを使用

ABC HOBBY ベアリング リフレッシュセット

ベアリングをセットして、ダイワ(Daiwa) リールガード スプレー グリス をグリス用のカップにスプレーして入れます。

ABC HOBBY ベアリング リフレッシュセット

上からグリス押し込みピストンで押し込みます、押し込むとシールドベアリングの中にグリスが圧入されます。

ABC HOBBY ベアリング リフレッシュセットグリス圧入

18ジリオンTW HD ハンドルノブ交換

後は、ばらした逆の手順で、組み立てます。

私の場合、ジリオンTWと同じノブを付けてみました。

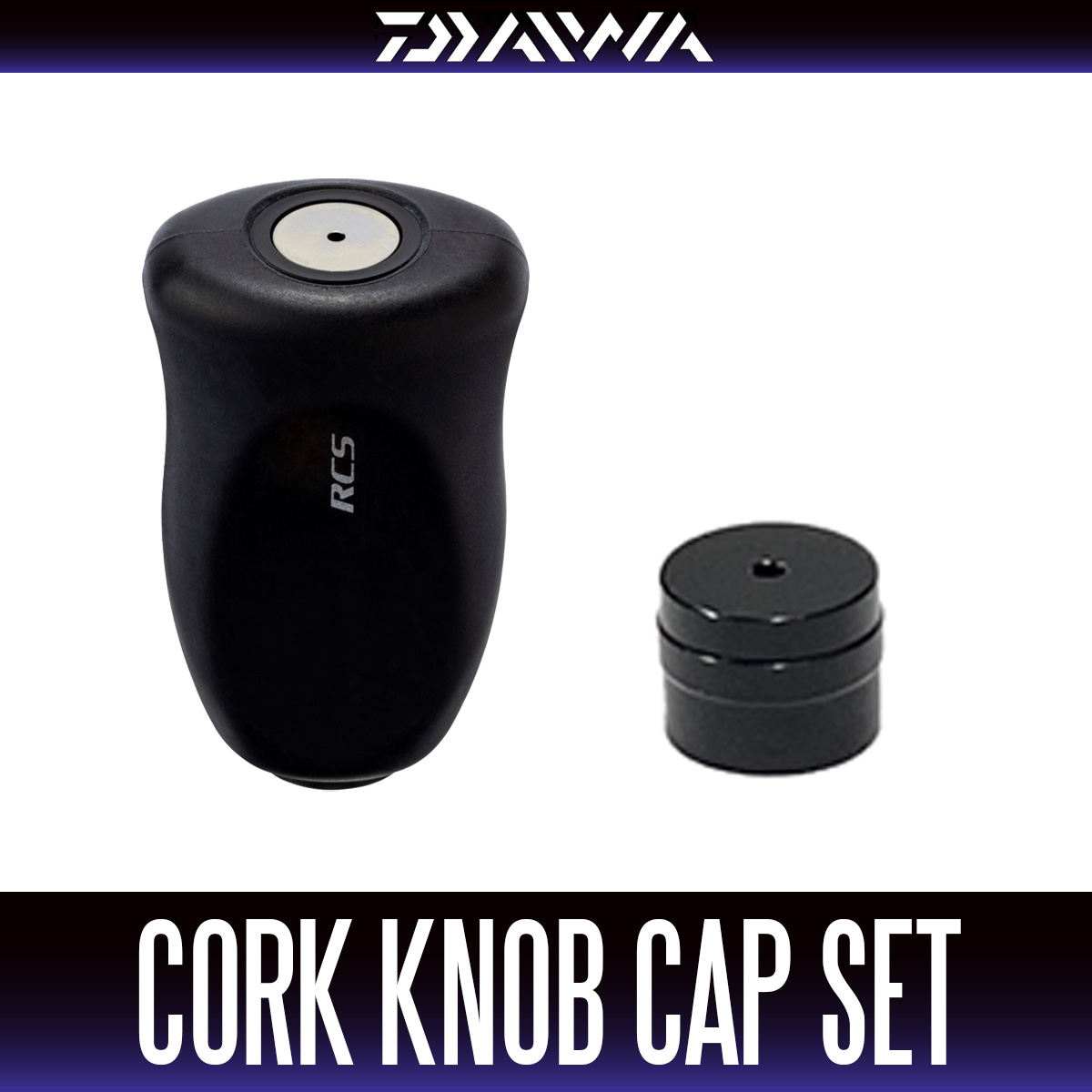

【ダイワ純正】 RCS Iシェイプコルク ハンドルノブ を2個購入
ジリオンTWHDハンドルノブ交換

ついでに、ジリオンTWのスプールに交換

ジリオンTW HD スプール交換

ジリオンTW用 純正スプールを取り付け

スプールを変えると、ジリオンTWのキャストでの伸びが復活、1520スプールと使い分けして使っています。
